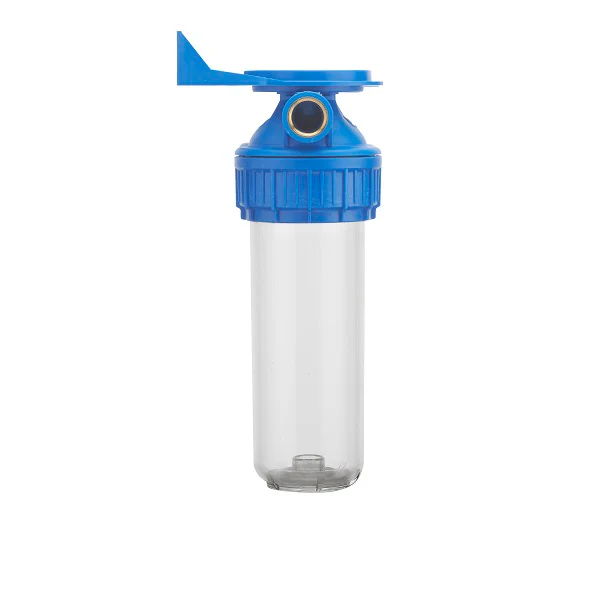

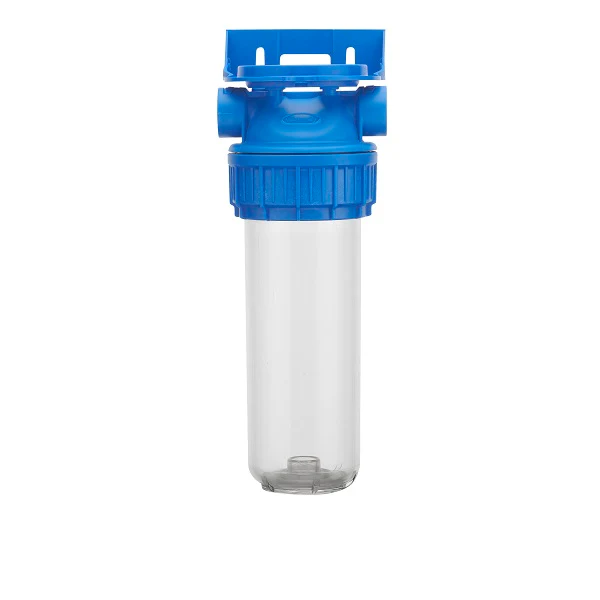

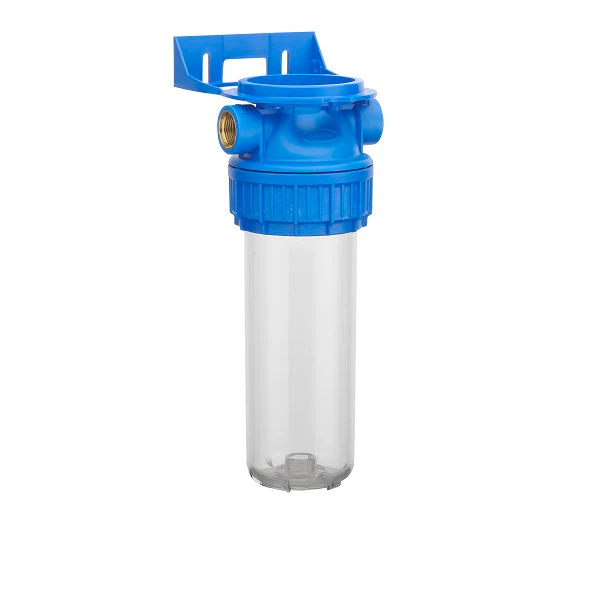

Le porte filtre permet de loger une cartouche de filtration ou de traitement de l'eau. Plusieurs utilisation sont possibles :

Protéger un adoucisseur, ou une installation complète avec une cartouche anti-impuretés

Traiter l'eau contre les gouts et odeurs parasites avec une cartouche de charbon actif

Traiter l'eau contre le calcaire avec une cartouche anti calcaire

Matériel Nécessaire



1 niveau / 1 crayon / 1 clé plate / 1 perceuse visseuse

Étapes de Montage

Les deux raccordements sont filetés en femelle 3/4 (20x27)

1- Coupez l'arrivée d'eau

Si vous installez le porte filtre sur une installation déjà en service, coupez l'arrivée d'eau et purgez

Coupez votre tube d'alimentation en eau à l'endroit ou vous allez positionnez le porte filtre, en prévoyant l'espace pour les flexibles nécessaires au raccordement = le porte filtre mesure 13 centimètres de large

2- Montage

Démontez le bocal pour des manipulations plus confortables

Il est conseillé d'installer une vanne de chaque côté pour faciliter les changements de cartouche

Utilisez un rouleau de téflon pour réaliser l'étanchéité

3- Raccordement

Fixez le porte filtre au mur, à l'horizontale, et raccorder le filtre à l'aide de flexibles

Il est conseillé de raccorder le porte filtre avec des flexibles avec un passage d'eau suffisant, et pas directement sur le tube d'alimentation

4- Positionnement de la cartouche

Vissez le porte filtre avec la cartouche adaptée à votre besoin

C'est terminé ! Vous pouvez alimenter en eau en ouvrant progressivement la vanne d'alimentation

Positionnez la clé de serrage / desserrage sur la tête du filtre pour ne pas la perdre

1- Coupez l'alimentation en eau

Et purgez l'eau pour faire tomber la pression

2- Dévissez le bocal à l'aide de la clé

Attention, il est rempli d'eau donc plus lourd

3- Positionnez la nouvelle cartouche dans le porte filtre

Des ergots dans le bas du bocal vous guide pour positionner la cartouche

Revissez le bocal sur le porte filtre

4- Purgez l'air

Dévissez la valve rouge sur la tête pour purger l'air présent dans le porte filtre

5- Revissez le porte filtre

Ouvrez progressivement la vanne d'alimentation en eau, et contrôlez l'étanchéité

Refermez la valve de purge de l'air

C'est terminé !

Le matériel de filtration et de traitement de la marque ORIA est 100% compatible avec la consommation humaine de l'eau

Tous les composants sont titulaires d'un ACS = Attestation de Conformité Sanitaire

Le porte filtre est livré avec le nécessaire à l’installation, au raccordement et à l'utilisation immédiate

1 porte filtre simple

1 clé de desserrage

1 kit de fixation murale

1 notice de montage en Français
