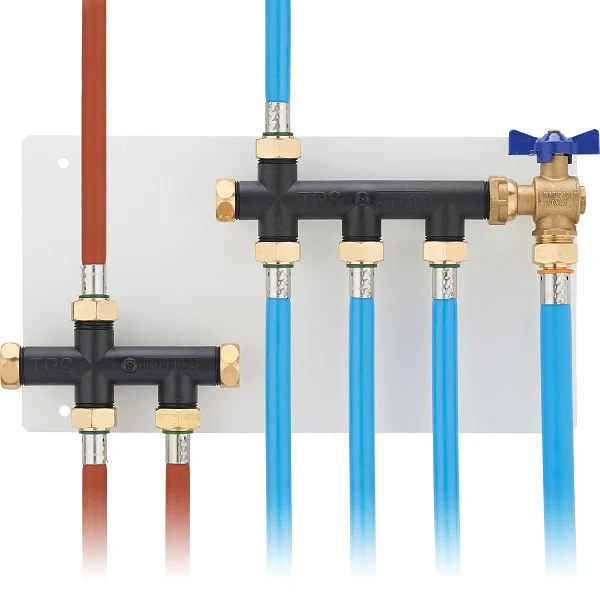

Platine avec collecteur pour alimentation en eau d'un chauffe eau et distribution vers la cuisine et la salle de bains

Idéal pour un montage en pieuvre

1 collecteur alimentation eau froide

6 raccordements mâle 20x27 (3/4)

1 collecteur alimentation eau chaude

5 raccordements mâle 20x27 (3/4)

Système breveté

Raccordement compatible avec tous les matériaux utilisés en plomberie domestique : cuivre, PER, multicouche ...

Collecteurs en matière Grivory

Résiste à une température jusqu'à 140°C

Résiste à une pression jusqu'à 8 bars

Montage simple en quelques étapes

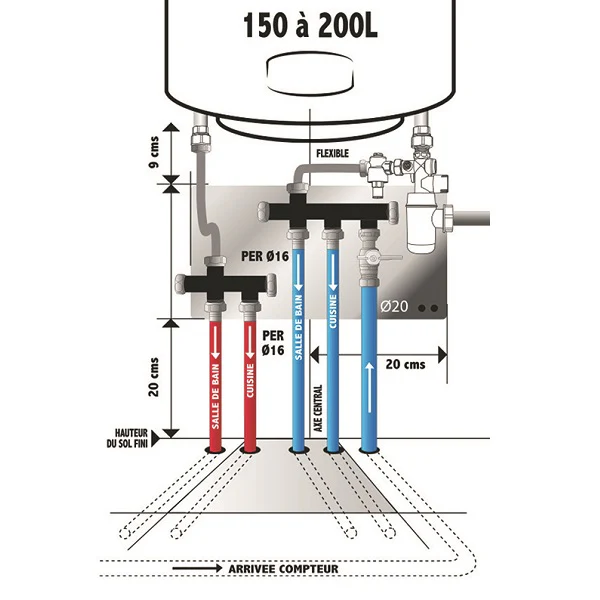

1- Fixez la platine au mur grâce au kit de fixations fourni

Idéalement sous votre ballon d'eau chaude pour disposer vos raccordements dans un endroit caché, mais tout de même facilement accessible

2- Réalisez vos raccordements

Alimentez le collecteur eau froide, il est recommandé de poser une vanne d'arrêt

Un départ vers le haut est prévu pour alimenter le chauffe eau

5 départs restent disponibles pour alimenter en eau froide les pièces d'eau : cuisine, salle(s) de bains, WC, buanderie, ...

Raccordez ensuite le retour du chauffe eau vers le collecteur eau chaude, un raccordement vers le haut est prévu

4 départs restent disponibles pour alimenter en eau chaude les pièces d'eau : cuisine, salle(s) de bains, buanderie, ...

Le raccordement des appareils sanitaires avec le kit d'alimentation en eau Noyon Thiebault présente plusieurs avantages

Les collecteurs sont solidaire de la platine, offrant une résistance inégalée à l'arrachement causé par la dilatation des tubes

Entraxes de 55 millimètres entre chaque raccordement = + de confort de pose

Kit de fixation mural fourni

Collecteurs en matière Grivory = haute résistance à la température, à la pression et aux coups de bélier
